變頻電源的功率器件之MOSFET結構和工作原理

MOSFET的原意是:MOS(Metal0xide Semiconductor金屬氧化物半導體)，F(xiàn)ET(Field EHect[ansistor場效應晶體管)，即以金屬層(M)的極隔著氧化層(0)利用電場的效應來控制半導(S)的場效應晶體管。

功率場效應晶體管也分為結型和絕緣柵型，但通常主要指絕緣柵型中的M0S型(Metal0xidesemiconduclorFET)，簡稱功率MOSFET(PoWEr MOSFET)。結型功率場效應品體管一般稱作靜電感應晶體管(Suatic Induction Tnansistor--Sr)。其特點是用柵極電壓來控制漏極電流，驅動電路簡單、需要的驅動功率小、開關速度快、工作頻率高、熱穩定性優于CIR，但其電流容量小、耐壓低，一般只適用于功率不超過10kW的電力電子裝置。

功率 MOSFET的結構和工作原理功率

MOSFET的種類:按導電溝道可分為P溝道和N溝道。按柵極電壓幅值可分為:耗盡型;當柵極電壓為零時漏源極之間就存在導電溝道，增強型。對于N(P)溝道器件，柵極電壓大于(小于)零時才存在導電溝道，功率MOSFET主要是N溝道增強型。

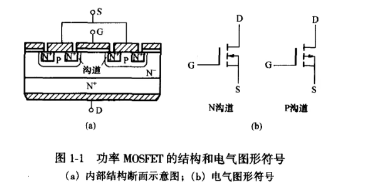

結構功率MOSFET的內部結構和電氣符號如圖1-1所示。其導通時只有一種極性的載流子(多子)參與導電，是單極型晶體管。導電機理與小功率MOS管相同，但結構上有較大區別，小功率MOS管是橫向?qū)щ娖骷?，功率MOSFET大都采用垂直導電結構，又稱為VMOSFET(Vertical MOS-FET)，大大提高了 MOSFET器件的耐壓和耐電流能力。

按垂直導電結構的差異，又分為利用V型槽實現垂直導電的VVMOSFET和具有垂直導電雙擴散 MOS 結構的 VDMOSFET(Verical Double-difused MOSFET)，本文主要以 VDMOS 器件為例進行討論。

功率 MOSFET為多元集成結構，如國際整流器公司(IntemationalRectifer)的HEXFET采用了六邊形單元;西門子公司(Siemens)的SIPMOSFET采用了正方形單元;摩托羅拉公司(Motorola)的 TMOS采用了矩形單元按“品”字形排列。

工作原理

截止:漏源極間加正電源，柵源極間電壓為零。P基區與N漂移區之間形成的PN結JI反偏，漏源極之間無電流流過。

導電:在柵源極間加正電壓Ucs，柵極是絕緣的，所以不會有柵極電流流過。但柵極的正電壓會將其下面P區中的空穴推開，而將P區中的少子--電子吸引到柵極下面的P區表面。當Ucs>Ur:(開啟電壓或國值電壓)時，柵極下P區表面的電子濃度將超過空穴濃度，使P型半導體反型成N型而成為反型層，該反型層形成N溝道而使PN結JI消失，漏極和源極導電。
