變頻電源的功率器件之高壓 MOSFET原理與性能分析

在功率半導體器件中，MOSFET以高速、低開關損耗、低驅動損耗在各種功率變換，特別是高頻功率變換中起著重要作用。在低壓領域，MOSFET沒有競爭對手，但隨著MOS的耐壓提高導通電阻隨之以 2.4~2.6次方增長，其增長速度使 MOSFET制造者和應用者不得不以數十倍的幅度降低額定電流，以折中額定電流、導通電阻和成本之間的矛盾。即便如此，高壓MOSFET在額定結溫下的導通電阻產生的導通壓降仍居高不下，耐壓500V以上的MOSFET的額定結溫、額定電流條件下的導通電壓很高，耐壓800V以上的導通電壓高得驚人，導通損耗占MOSFET總損耗的 2/3~4/5，使應用受到極大限制。

降低商壓MOSFET導通電阻的原理與方法

(1)不同耐壓的MOSFET的導通電阻分布。不同耐壓的MOSFET，其導通電阻中各部分電阻比例分布也不同。如耐壓30V的MOSFET，其外延層電阻僅為總導通電阻的29%，耐壓600V的MOSFET的外延層電阻則是總導通電阻的96.5%。由此可以推斷耐壓800V的MOSFET的導通電阻將幾乎被外延層電阻占據。欲獲得高阻斷電壓，就必須采用高電阻率的外延層，并增厚。這就是常規高壓 MOSFET結構所導致的商導通電阻的根本原因。

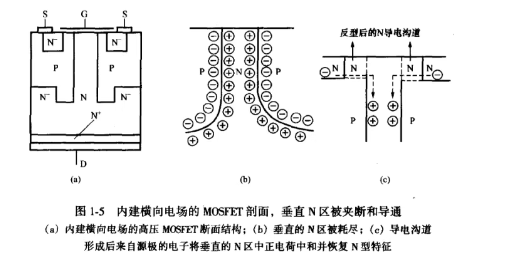

(2)降低高壓MOSFET導通電阻的思路。增加管芯面積雖能降低導通電阻，但成本的提高所付出的代價是商業品所不允許的。引人少數載流子導電雖能降低導通壓降，但付出的代價是開關速度的降低并出現拖尾電流，開關損耗增加，失去了MOSFET高速的優點。以上兩種辦法不能降低高壓 MOSFET的導通電阻，所剩的思路就是如何將阻斷高電壓的低摻雜、高電阻率區域和導電通道的高摻雜、低電阻率分開解決。如除導通時低摻雜的高耐壓外延層對導通電阻只能起增大作用外并無其他用途。這樣，是否可以將導電通道以高摻雜較低電阻率實現，而在 MOSFET關斷時，設法使這個通道以某種方式夾斷，使整個器件耐壓僅取決于低摻雜的N-外延層。基于這種思想，1988年INFINEON推出內建橫向電場耐壓為600V的COOIMOS，使這一想法得以實現。內建橫向電場的高壓 MOSFET的剖面結構及高阻斷電壓低導通電阻的示意圖如圖 1-5 所示。

與常規 MOSFET結構不同，內建橫向電場的MOSFET嵌人垂直P區將垂直導電區域的N區夾在中間，使MOSFET關斷時，垂直的P與N之問建立橫向電場，并且垂直導電區域的N雜濃度高于其外延區N-的摻雜濃度。

當Ugs<Uth時，由于被電場反型而產生的N型導電溝道不能形成，并且D、S間加正電壓使 MOSFET內部PN結反偏形成耗盡層，并將垂直導電的N區耗盡。這個耗盡層具有縱向高阻斷電壓，如圖1-5(b)所示，這時器件的耐壓取決于P與N-的耐壓。因此N-的低摻雜、高電阻率是必須的。

當Ugs>Uth時，被電場反型而產生的N型導電溝道形成。源極區的電子通過導電溝道進人被耗盡的垂直的N區中和正電荷，從而恢復被耗盡的N型特性，因此導電溝道形成。由于垂直N區具有較低的電阻率，因而導通電阻較常規 MOSFET將明顯降低。

通過以上分析可以看到:阻斷電壓與導通電阻分別在不同的功能區域。將阻斷電壓與導通電阻功能分開，解決了阻斷電壓與導通電阻的矛盾，同時也將阻斷時的表面PN結轉化為掩埋PN結，在相同的N-摻雜濃度時，阻斷電壓還可進一步提高。

內建橫向電場 MOSFET的主要特性

(1)導通電阻的降低。INFINEON的內建橫向電場的MOSFET，耐壓600V和800V，與常規MOSFET器件相比，相同的管芯面積，導通電阻分別下降到常規MOSFET的115、1/10;相同的額定電流，導通電阻分別下降到1/2和約1/3。在額定結溫、額定電流條件下，導通電壓分別從12.6V、19.1V下降到6.07V、7.5V;導通損耗下降到常規MOSFET的1/2和1/3。由于導通損耗的降低，發熱減少，器件相對較涼，故稱 COOLMOS。

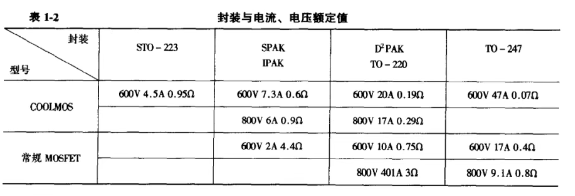

(2)封裝的減小和熱阻的降低。相同額定電流的COOLMOS的管芯較常規MOSFET減小到1/3和 1/4，使封裝減小兩個管殼規格，如表1-2所示。

由于COOLMOS管芯厚度儀僅為常規MOSFET的1/3，使TO-220封裝RTHJC從常規1℃/W降到0.6℃/W;額定功率從125W上升到208W，使管芯散熱能力提高。

(3)開關特性的改善。COOLMOS的柵極電荷與開關參數均優于常規MOSFET，很明顯，由于Qc(柵電荷)，特別是 Qcd(柵漏電荷)的減少，使COOLMOS的開關時間約為常規 MOSFET的1/2;開關損耗降低約50%。關斷時間的下降也與COOLMOS內部低柵極電阻(<1Ω)有關。

(4)抗雪崩擊穿能力與SCSOA。目前，新型的MOSFET無一例外地具有抗雪崩擊穿能力。COOLMOS同樣具有抗雪崩能力。在相同額定電流下，COOLMOS的Ias與Id(25℃)相同。但由于管芯面積的減小，Ias小于常規MOSFET，而具有相同管芯面積時，Ias和Eas則均大于常規MOSFET。

COOLMOS的最大特點之一就是它具有短路安全工作區(SCSOA)，而常規MOS不具備這個特性。COOLMOS的SCSOA的獲得主要是由于轉移特性的變化和管芯熱阻降低。COOLMOS的轉移特性如圖1-6所示。從圖1-6可以看到，當Ucs>8V時，COOLMOS的漏極電流不再增加，呈恒流狀態。特別是在結溫升高時，恒流值下降，在最高結溫時，約為Id(25℃)的2倍，即正常工作電流的3~3.5倍。在短路狀態下，漏極電流不會因柵極的15V驅動電壓而上升到不可容忍的十幾倍的Id(25℃)，使COOLMOS在短路時所耗散的功率限制在 350Vx2Id(25℃)，盡可能地減少短路時管芯發熱。管芯熱阻降低可使管芯產生的熱量迅速地散發到管殼，抑制了管芯溫度的上升速度。因此，COOLMOS可在正常柵極電壓驅動，在0.6Vdss電源電壓下承受10ms短路沖擊，時問間隔大于1s，1000次不損壞，使COOLMOS可像IGBT-樣，在短路時得到有效的保護。

關于內建橫向電場高壓 MOSFET發展現狀

繼INFINEON1988年推出COOLMOS后，2000年初ST推出500V類似于COOLMOS的內部結構使500V，12A的MOSFET可封裝在T0-220管殼內，導通電阻為0.35Ω，低于IRFP450的0.4Ω，電流額定值與IRFP450相近。IXYS也有使用COOLMOS技術的MOSFET。IR公司也推出了SUPPER220，SUPPER247封裝的超級MOSFET，額定電流分別為35、59A，導通電阻分別為0.0820.0450，150℃時導通壓降約4.7V。從綜合指標看，這些MOSFET均優于常規MOSFET，并不是因?yàn)殡S管芯面積增加，導通電阻就成比例地下降。因此，可以認為，以上的MOSFET一定存在類似橫向電場的特殊結構，可以看到，設法降低高壓MOSFET的導通壓降已經成為現實，并且必將推動高壓 MOSFET的應用。

COOLMOS與IGBT的比較

600、800V耐壓的COOLMOS的高溫導通壓降分別約6、7.5V，關斷損耗降低1/2，總損耗降低1/2以上，使總損耗為常規MOSFET的40%~50%。常規600V耐壓MOSFET導通損耗占總損耗約75%，對應相同總損耗超高速IGBT的平衡點達160kHz，其中開關損耗占約75%。由于COOLMOS的總損耗降到常規MOSFET的40%~50%，對應的IGBT損耗平衡頻率將由160kHZ降到約40kHZ，增加了 MOSFET在高壓中的應用。

從以上討論可得出以下結論:新型高壓MOSFET使長期困擾高壓MOSFET的導通壓降高的問題得到解決:可簡化整機設計，如散熱器件體積可減少到原40%左右:驅動電路、緩沖電路簡化;具備抗雪崩擊穿能力和抗短路能力;簡化保護電路并使整機可靠性得以提高。
