變頻電源的功率器件之功率 MOSFET驅動電路
功率 MOSFET是電壓型驅動器件,沒有少數載流子的存貯效應,輸人阻抗高,因而開關速度可以很高,驅動功率小,電路簡單。但功率MOSFET的極間電容較大,輸入電容Ciss、輸出電容Coss和反饋電容Crss與極間電容的關系可表述為:
功率 MOSFET的柵極輸入端相當于一個容性網絡,它的工作速度與驅動源內阻抗有關。由于Ciss的存在,靜態時柵極驅動電流幾乎為零,但在開通和關斷動態過程中,仍需要一定的驅動電流。假定開關管飽和導通需要的柵極電壓值為Ugs,開關管的開通時間Ton包括開通延遲時間 Td和上升時間 Tr兩部分。
開關管關斷過程中,Ciss通過Roff放電,Coss由Rl充電,Coss較大,Uds(T)上升較慢,隨著Uds(T)的升高 Coss迅速減小至接近于零時,Uds(T)再迅速上升。根據以上對功率 MOSFET特性的分析,其驅動通常要求:
(1)觸發脈沖要具有足夠快的上升和下降速度。
(2)開通時以低電阻為柵極電容充電,關斷時為柵極提供低電阻放電回路,以提高功率MOSFET 的開關速度。
(3)為了使功率 MOSFET可靠觸發導通,觸發脈沖電壓應高于管子的開啟電壓,為了防止誤導通,在其截止時應提供負的柵源電壓。
(4)功率開關管開關時所需驅動電流為柵極電容的充放電電流,功率管極間電容越大,所需電流越大,即帶負載能力越大。
下面幾種 MOSFET驅動電路,并對其工作原理進行簡要的分析。
(1)不隔離的互補驅動電路。
圖1-7(a)為常用的小功率驅動電路,簡單可靠成本低,適用于不要求隔離的小功率開關設備。圖1-7(b)所示驅動電路開關速度很快,驅動能力強,為防止兩個MOSFET管直通,通常串接一個0.5~1Ω小電阻用于限流,該電路適用于不要求隔離的中功率開關設備。這兩種電路特點是結構簡單。
功率 MOSFET屬于電壓型控制器件,只要柵極和源極之間施加的電壓超過其閥值電壓就會導通。由于MOSFET存在結電容,關斷時其漏源兩端電壓的突然上升將會通過結電容在柵源兩端產生干擾電壓。常用的互補驅動電路的關斷回路阻抗小,關斷速度較快,但它不能提供負壓,故抗干擾性較差。為了提高電路的抗干擾性,可在此種驅動電路的基礎上增加一級有VT1、VT2、R組成的電路,產生一個負壓,電路原理圖如圖1-8所示:
當VT1導通時,VI2關斷,兩個MOSFET中的上管的柵、源極放電,下管的柵、源極充電,即上管關斷,下管導通,則被驅動的功率管關斷;反之 VT1關斷時,VT2導通,上管導通,下管關斷,使驅動的管子導通。因?yàn)樯舷聝蓚€(gè)管子的柵、源極通過不同的回路充放電,包含有VT2的回路,由于VT2會不斷退出飽和直至關斷,所以對于 S1 而言導通比關斷要慢,對于S2而言導通比關斷要快,所以兩管發熱程度也不完全一樣,S1比S2發熱嚴重。
該驅動電路的缺點是需要雙電源,且由于R的取值不能過大,否則會使VT1深度飽和,影響關斷速度,所以R上會有一定的損耗。
(2)隔離的驅動電路。

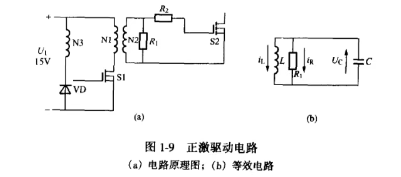

1)正激式驅動電路。電路原理如圖1-9(a)所示,N3為去磁繞組,S2為所驅動的功率管。R2為防止功率管柵極、源極端電壓振蕩的一個阻尼電阻。因不要求漏感較小,且從速度方面考慮,一般R2較小,故在分析中忽略不計。
其等效電路圖如圖1-9(6)所示,二次側并聯一電阻R1,它作為正激變換器的假負載,用于消除關斷期間輸出電壓發生振蕩而誤導通。同時它述可以作為功率MOSFET關斷時的能量泄放回路。該驅動電路的導通速度主要與被驅動的S2柵極、源極等效輸人電容的大小、S1的驅動信號的速度以及S1所能提供的電流大小有關。由仿真及分析可知,占空比D越小、R1越大、L越大,磁化電流越小,U1值越小,關斷速度越慢。該電路具有以下優點:
a)電路結構簡單可靠,實現了隔離驅動。
b)只儒單電源即可提供導通時的正、關斷時負壓。
c)占空比固定時,通過合理的參數設計,此驅動電路也具有較快的開關速度。該電路存在的缺點:一是由于隔離變壓器二次側需要一個假負載防振蕩,故電路損耗較大;二是當占空比變化時關斷速度變化較大。脈寬較窄時,由于是儲存的能量減少導致MOSFET柵極的關斷速度變慢。
2)有隔離變壓器的互補驅動電路。如圖1-10所示VT1、VT2為互補工作,電容C起隔離直流的作用,T1為高頻、高磁率的磁環或磁罐。
導通時隔離變壓器上的電壓為(1-D)Ui、關斷時為DUi,若主功率管S可靠導通電壓為12V,而隔離變壓器一、二次側匝比N1/N2,為12/[(1-D)Ui]。為保證導通期間G、S間的電壓穩定,C值可稍取大些。該電路具有以下優點:
a)電路結構簡單可靠,具有電氣隔離作用。當脈寬變化時,驅動的關斷能力不會隨著變化;
b)該電路只需一個電源,即為單電源工作。直電容C的作用可以在關斷所驅動的管子時提供一個負壓,從而加速了功率管的關斷,且有較高的抗干擾能力。
但該電路存在的一個較大缺點是輸出電壓的幅值會隨著占空比的變化而變化。當D較小時負向電壓小,該電路的抗干擾性變差,且正向電壓較高,應該注意使其幅值不超過MOSEET柵極的允許電壓。當D大于0.5時驅動電壓正向電壓小于其負向電壓,此時應該注意使其負電壓值不超過MOAFET柵極允許電壓。所以該電路比較適用于占空比固定或占空比變化范圍不大以及占空比小于0.5的場合。
3)集成芯片 UC3724/3725 構成的驅動電路。電路構成如圖 1-11所示。其中 UC3724 用來產生高頻載波信號,載波頻率由電容CT和電阻RT決定。一般載波頻率小于600kHz,4腳和6腳兩端產生高頻調制波,經高頻小磁環變壓器隔離后送到UC3725 芯片7、8兩腳,經UC3725 進行調制后得到驅動信號,UC3725內部有一肖特基整流橋同時將7、8腳的高頻調制波整流成一直流電壓供驅動所需功率。一般來說載波頻率越高驅動延時越小,但太高抗干擾變差;隔離變壓器磁化電感越大磁化電流越小,UC3724發熱越少,但太大使匝數增多導致寄生參數影響變大,同樣會使抗干擾能力降低。根據實驗數據得出:對于開關頻率小于100kHz的信號,一般取(400~500)kHz載波頻率較好,變壓器選用較高磁導如5K、7K等高頻環形磁芯,其一次側磁化電感小于約1mH左右為好。這種驅動電路僅適合于信號頻率小于100kHz的場合,因信號頻率相對載波頻率太高的話,相對延時太多,且所需驅動功率增大,UC3724和UC3725芯片發熱溫升較高,故100kHz以上開關頻率僅對較小極電容的MOSFET才可以。對于功率為IkVA左右開關頻率小于100kHz的場合,它是一種良好的驅動電路。該電路具有以下特點:單電源工作,控制信號與驅動實現隔離,結構簡單尺寸較小,尤其適用于占空比變化不確定或信號頻率也變化的場合。
